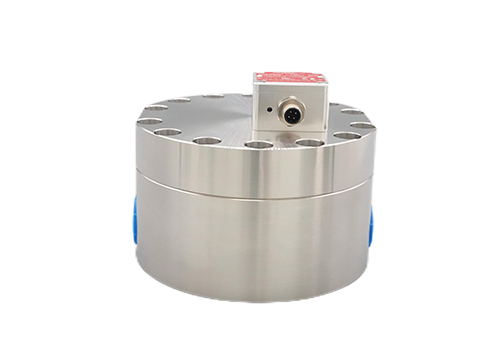

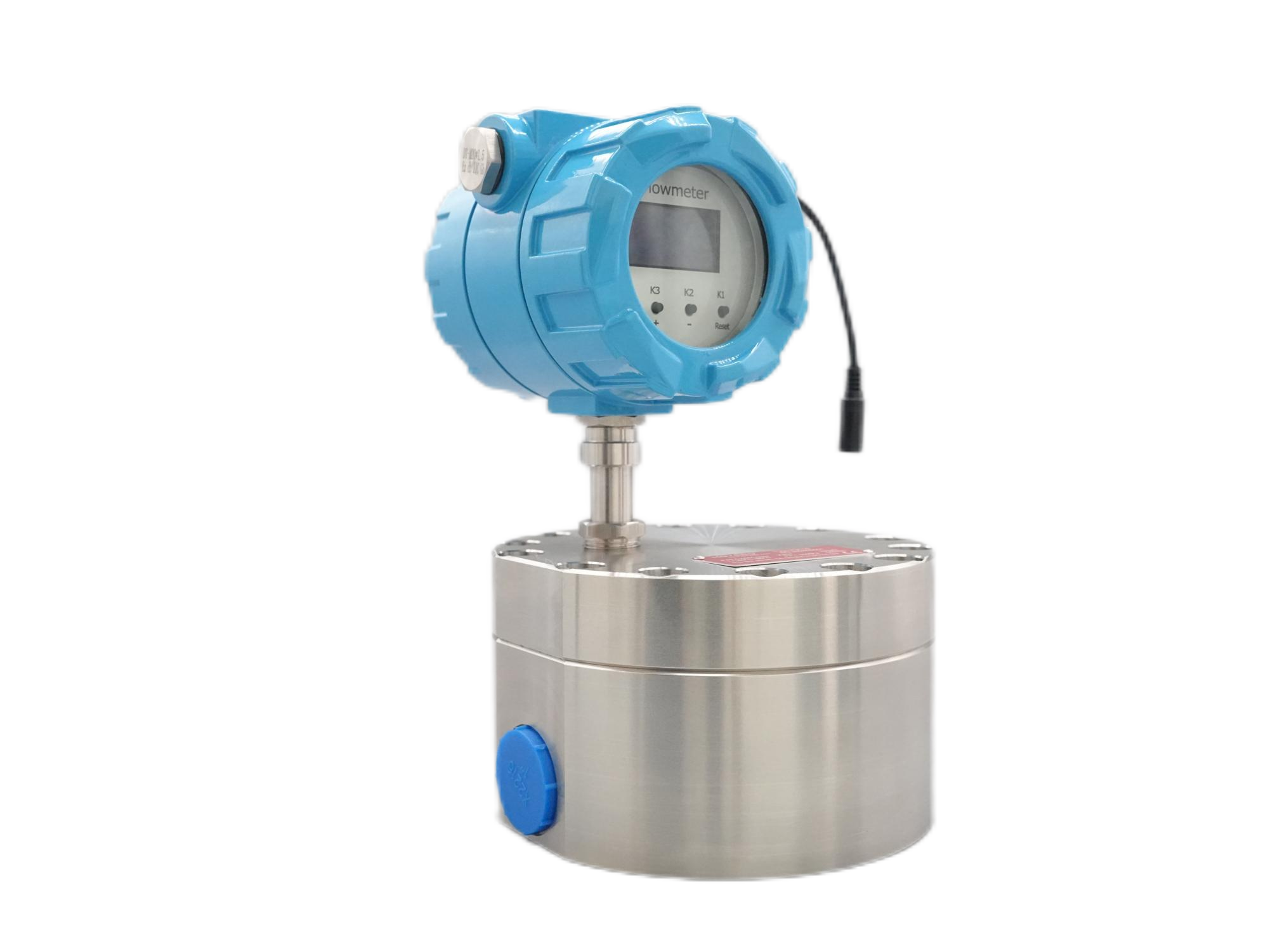

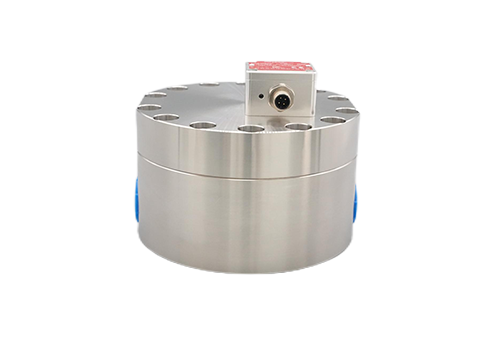

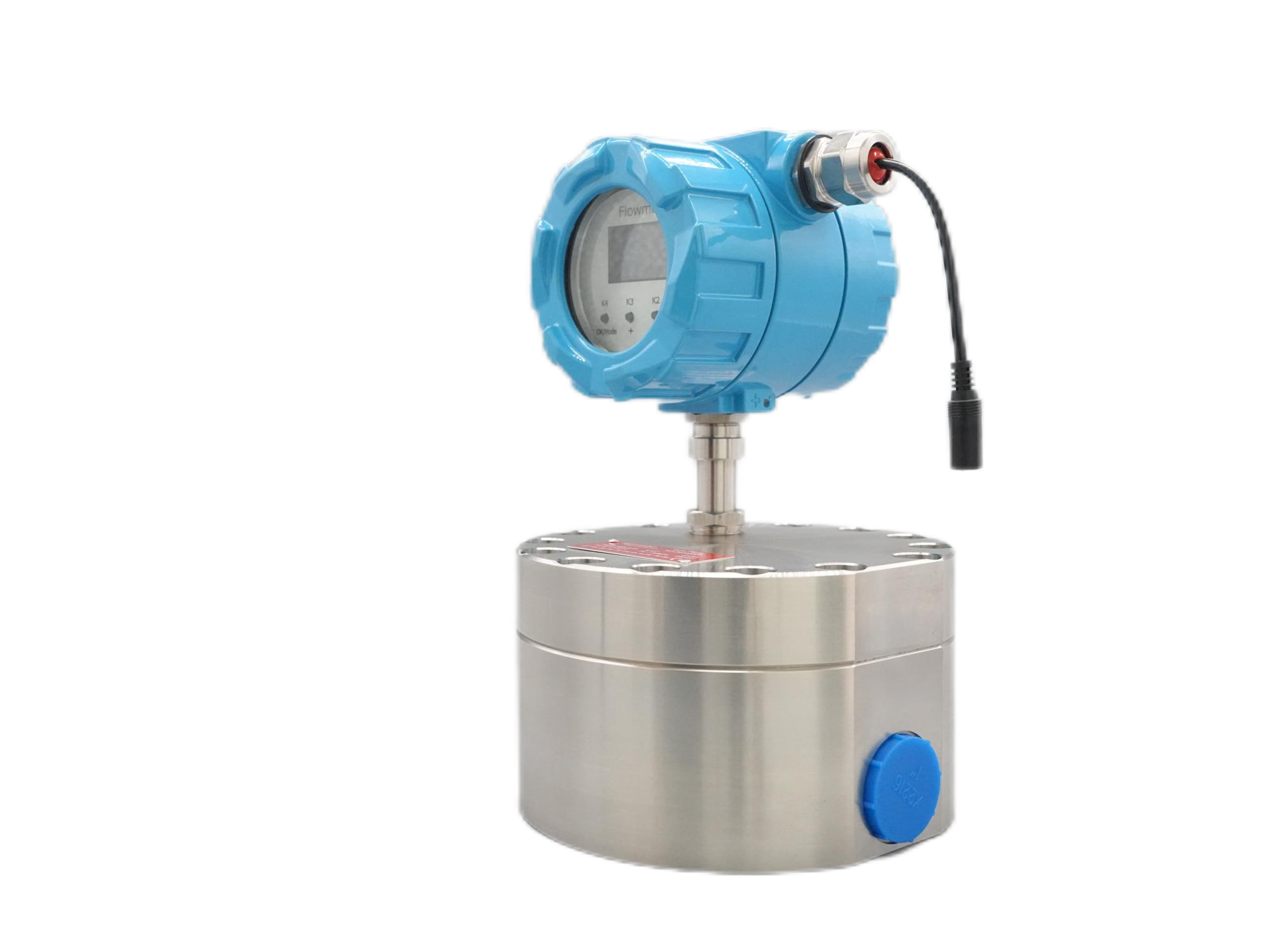

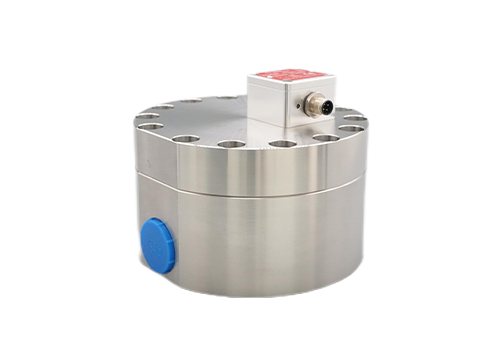

容積式齒輪流量計型号
| 型号 | K系數P/L | 流量範圍 | 管路螺紋尺寸 | 固定主體中心距 | 主體直徑厚度 | 連接方式 | 最大壓強 | 重量(KG) |
| FM-06 | 106 | 0.5-100L/min | G1螺紋/DN25 | M10*110mm | 167Φ厚度100 | NPN | 40MPa | 15 |
技術數據-總體
| 測量精度 | 高達±0.1 %⁴) |
| 可重複性 | ±0.15 %（在相同條件下） |
| 線性 | 實際流量的± 2.5% （黏度≥ 5mm² /s ） |
| 材料 | 外殼： 按DIN 1.4305 [AISI 303], 1.4404 [AISI 316L 齒輪： 按DIN 1.4122 軸承： 不鏽鋼滾珠軸承 / 碳化鎢套筒軸承 密封： FPM |
| 介質溫度 | -40 ℃至 150 ℃ |
| 尺寸 | 見下面結構圖 |
技術數據-濾芯（選裝）
| 安裝位置 | 水平 / 垂直 |
| 最大壓力 | 最大 200bar( 溫度爲 +40 ℃） 最大 160bar( 溫度爲 +120 ℃） |
| 材料 | 按 DIN 1.4401[AIS 316] |
| 網格 | 25um |
| 壓力下降 | 大約 300mbar(at0.5l/min and mm² /s 條件下） |
| 安裝長度 | 大約 80mm |
| 連接 | 6mm 管 |
尺寸圖—MOYEDO FM
| 型号 | ΦA | B | C | D | E | G | H | L | T |
| FM-06 | 167mm | M10*18 | 22.4mm | 110mm | 25mm | G1 | 100mm | 160mm | 31mm |
